Tablica szkolno-diagnostyczna

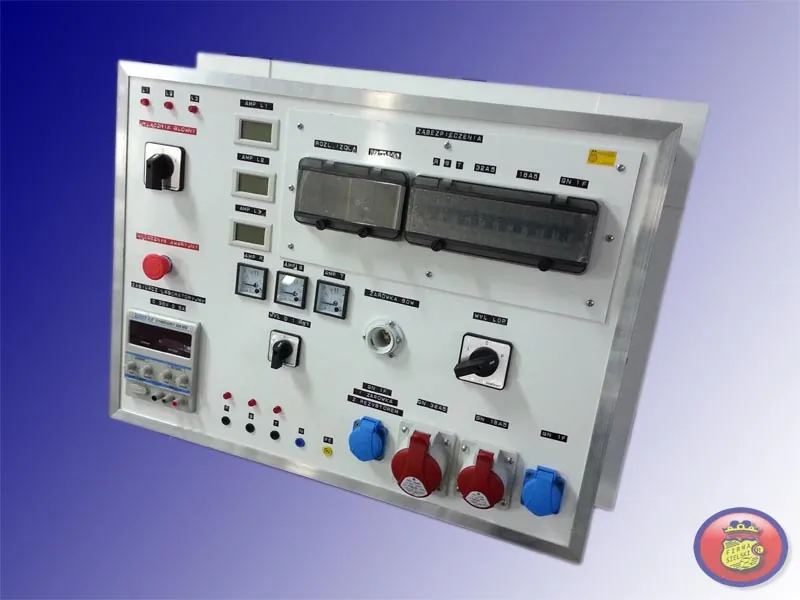

701. Wielofunkcyjna tablica rozdzielcza: warsztatowa i szkolno-diagnostyczna

Wymiary 60×75×15–25 cm. Sprawdza się w pracowniach szkolnych, warsztatach i serwisach.

Wyposażenie:

• zasilacz DC stabilizowany z płynną regulacją napięcia 0–30 V i wydajnością do 5 A, z ochroną przeciwzwarciową,
• gniazdo 230 V do diagnostyki silników jednofazowych z szeregowym układem żarówka–rezystor,
• zaciski zewnętrzne R, S, T, N, PE (400 V) z pomiarem prądu na amperomierzach analogowych i łącznikiem 0-1,
• gniazda siłowe 32A/5 i 16A/5 z przełącznikiem L-0-P i analogowym pomiarem prądu na każdej fazie,
• gniazdo 230 V,
• wyłącznik awaryjny odcinający zasilanie całej rozdzielnicy,
• kontrolki obecności faz,
• mierniki napięcia i poboru prądu na każdej fazie.

Zabezpieczenia LC:

• rozłącznik izolacyjny 63 A,
• wyłącznik różnicowoprądowy 63 A,
• dwa wyłączniki nadprądowe 3P do gniazd siłowych,
• trzy wyłączniki nadprądowe 1P do zacisków R, S, T,
• dwa wyłączniki nadprądowe 1P do gniazd 230 V.
