Estradowe – duża liczba gniazd

Rozdzielnice dla firm obsługujących koncerty, imprezy plenerowe i eventy: dużo gniazd, pomiar obciążenia poszczególnych faz i solidne, przenośne obudowy. Każdą konfigurację możemy dopasować do Twojego sprzętu.

609. Rozdzielnica estradowa pomiarowa 125 A

Rozdzielnica większej mocy z cyfrowym (LED) pomiarem napięcia i prądu na każdej z trzech faz. Obudowa z czarnego, niepalnego tworzywa konstrukcyjnego PCV z obramowaniem z kątownika aluminiowego, wymiary (szer. × wys. × głęb.) 500×630×400 mm. Na transport można dokupić skrzynię typu rack.

• wtyk zasilający 125A/5 na obudowie,
• dodatkowe gniazdo przelotowe 63A/5 poza zabezpieczeniami: do zasilenia kolejnej rozdzielnicy lub obwodu,
• cztery gniazda 32A/5 z czterema wyłącznikami nadprądowymi S-303 32 A (charakterystyka B lub C),
• dziesięć gniazd 230 V z dziesięcioma wyłącznikami nadprądowymi S-301 16 A (B lub C),
• dwa wyłączniki różnicowoprądowe 63 A / 30 mA,
• zabezpieczenia w okienkach inspekcyjnych IP65.

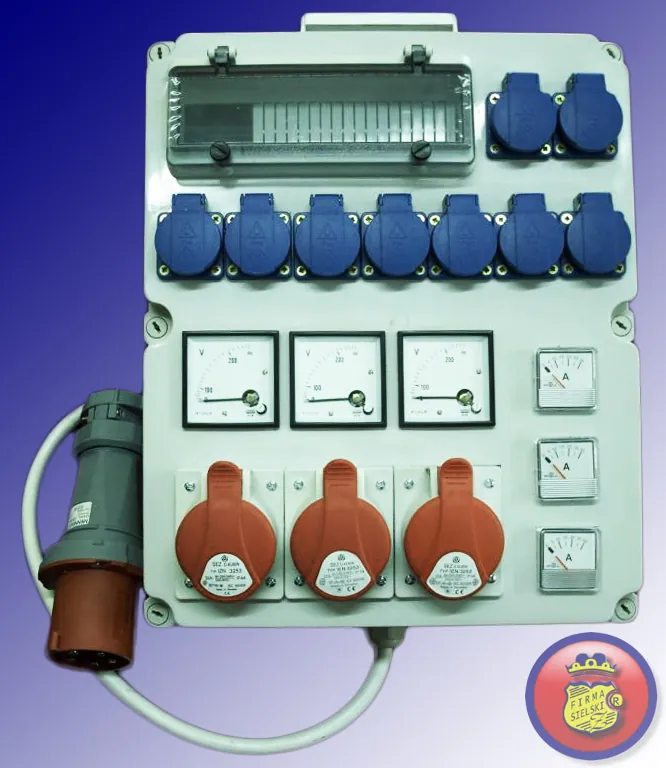

608. Rozdzielnica estradowa pomiarowa 63 A

Obudowa 460×380×120 mm o stopniu ochrony IP55, do stosowania na zewnątrz. Pomiar napięcia i prądu na każdej fazie: trzy amperomierze i trzy woltomierze.

• wtyk zasilający 63A/5 na przewodzie OMY o długości 1 m,
• dwa gniazda siłowe 32A/5 lub 16A/5,
• dziewięć gniazd 230 V,
• okienka inspekcyjne na zabezpieczenia (wyłącznik różnicowoprądowy w osobnym okienku).

Zabezpieczenia LC: wyłącznik różnicowoprądowy 63 A / 30 mA, dwa wyłączniki nadprądowe 3P 16 A lub 25 A, dziewięć wyłączników nadprądowych 1P.

W nowych wersjach montujemy cyfrowe amperomierze zamiast analogowych (rozdzielczość 0,1 A).

607. Rozdzielnica estradowa pomiarowa 375×455×125 mm

Stopień ochrony IP56, do stosowania na zewnątrz.

• wtyk zasilający 63A/5 na przewodzie OMY o długości 1 m,
• trzy gniazda 32A/5,
• dziewięć gniazd 230 V,
• okienko inspekcyjne na zabezpieczenia.

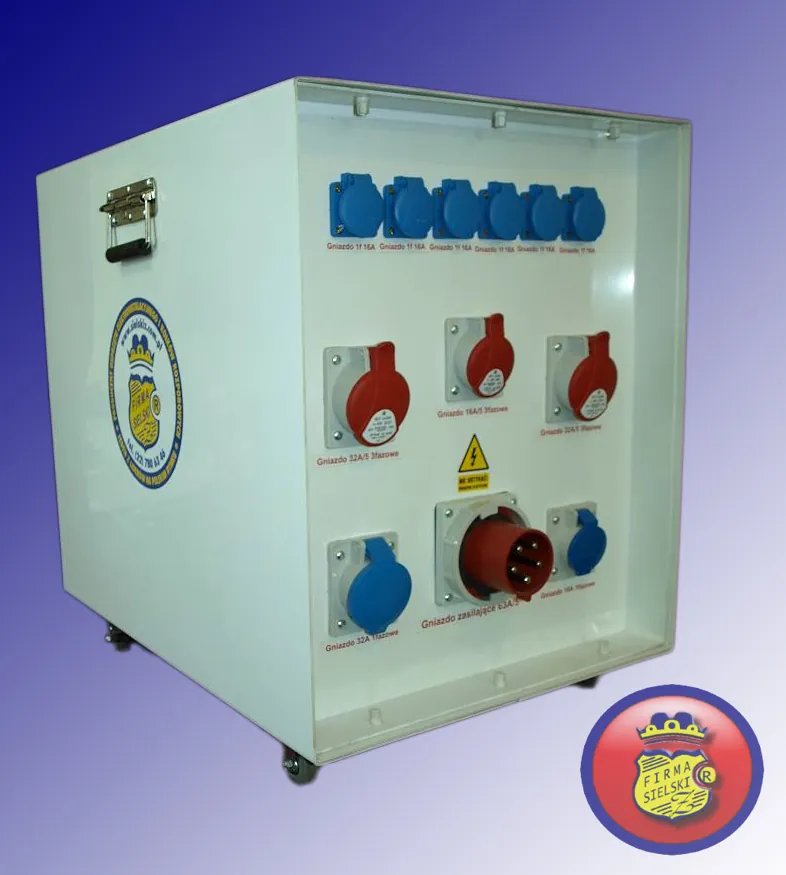

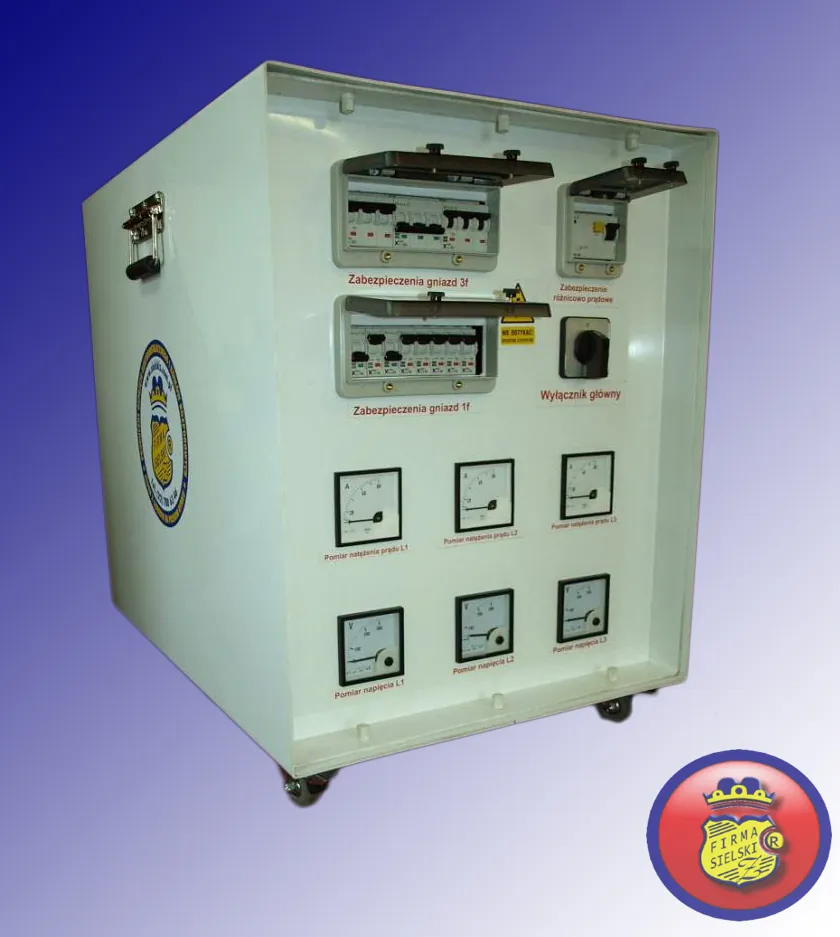

606. Rozdzielnica estradowa w skrzyni case/rack 63 A

Zaprojektowana dla obsługujących imprezy: bezpieczna i z podglądem obciążenia poszczególnych urządzeń.

• pomiar napięcia i prądu na wszystkich fazach,
• gniazda SEZ, wszystkie opisane,
• komplet zabezpieczeń, w tym wyłącznik różnicowoprądowy,
• obudowa na kółkach z blokadą i z uchwytami do przenoszenia, stopień ochrony IP44,
• wewnętrzna instalacja elektryczna, gotowa do pracy.

Rozdzielnicę case/rack możemy skonfigurować dowolnie.

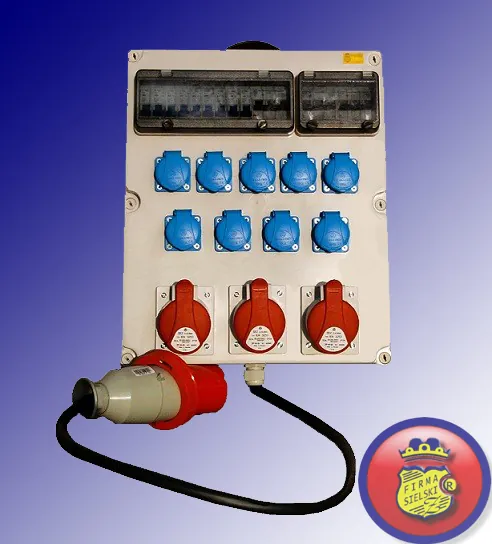

605. Rozdzielnica naścienno-przenośna 460×380×120 mm

Obudowa włoskiej firmy Merwill IP65, gniazda SEZ, okienka inspekcyjne IP65, zabezpieczenia na wszystkie gniazda.

• wtyk zasilający 63 A,
• trzy gniazda 32A/5 (IP44) z wyłącznikami nadprądowymi S-303 20 A (B lub C),
• dziewięć gniazd 230 V z wyłącznikami nadprądowymi S-301 B16.

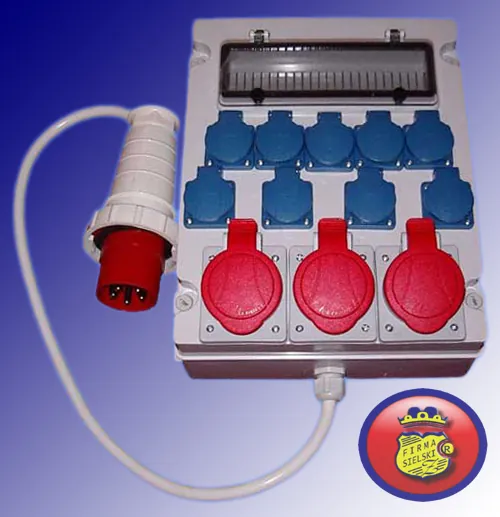

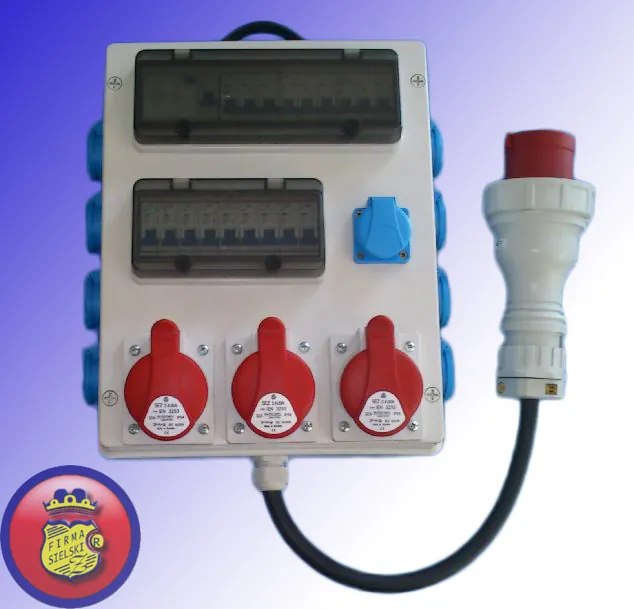

604. Rozdzielnica naścienno-przenośna 63 A z wyłącznikiem różnicowoprądowym

Obudowa włoskiej firmy Olan IP65, wymiary 380×300×120 mm, okienka inspekcyjne IP65.

• wtyk 63 A na przewodzie gumowym OnPD 5×6 mm² o długości 1 m,
• trzy gniazda 32A/5 (IP44) i dziewięć gniazd 230 V (SEZ),
• zabezpieczenia LC na wszystkie gniazda: dziewięć B16 (gniazda 230 V), trzy B20 lub C20 (gniazda siłowe),
• wyłącznik różnicowoprądowy 63 A / 30 mA.

603. Rozdzielnica estradowa jednofazowa z wtykiem zasilającym

Wymiary 380×300×120 mm.

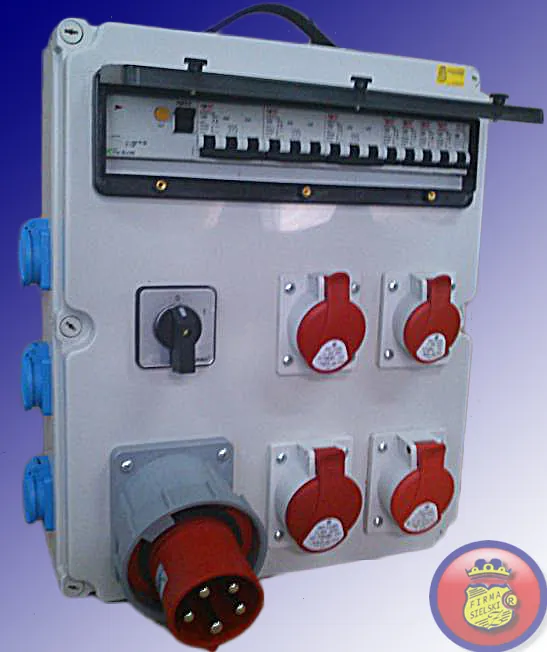

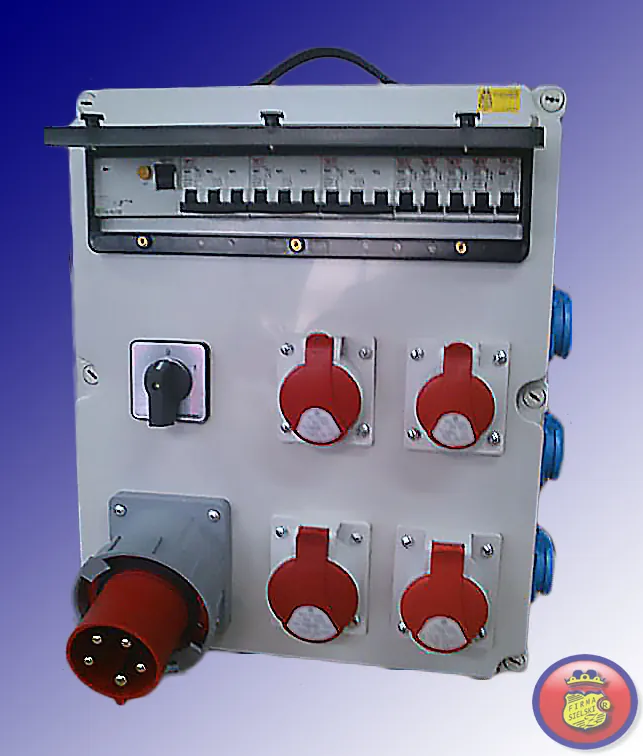

602. Rozdzielnica estradowa case/rack 375×455×125 mm

Obudowa włoskiej firmy Olan IP56, zabezpieczenia w 18-modułowym okienku inspekcyjnym IP65, wyłącznik główny 0-1 63 A. Okablowana i gotowa do pracy.

• wtyk zasilający 63A/5 (SEZ),
• gniazda: 32A/5, 32A/4, 16A/5, 16A/4 oraz sześć gniazd 230 V 16 A.

Zabezpieczenia:

• wyłącznik różnicowoprądowy 63 A / 30 mA,
• gniazda 32A/5 i 32A/4: dwa wyłączniki nadprądowe S-303 20 A,
• gniazda 16A/5 i 16A/4: wyłącznik nadprądowy S-303 C20,
• gniazda 230 V: cztery wyłączniki S-301 16 A oraz jeden S-301 20 A na dwa gniazda.

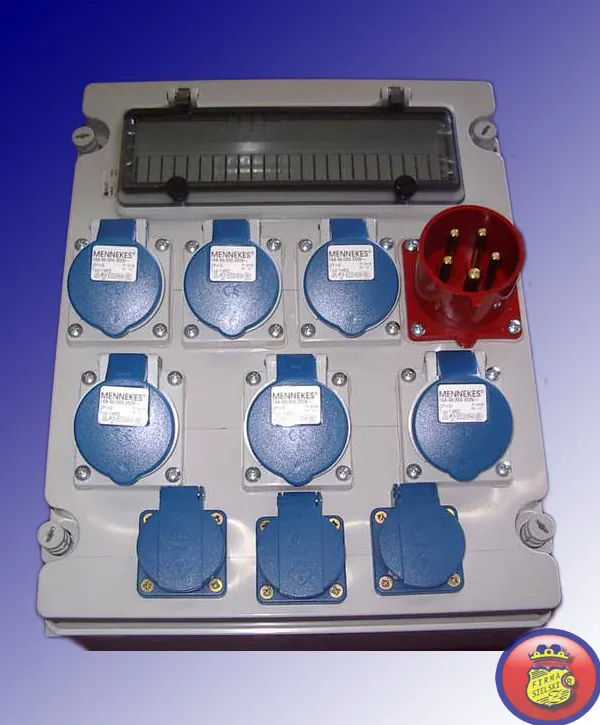

601. Rozdzielnica naścienno-przenośna 460×380×120 mm

Obudowa włoskiej firmy Merwill IP65, gniazda IP54 firmy Mennekes lub SEZ.

• wtyk zasilający 63 A,
• trzy gniazda 32A/5 i dziewięć gniazd 230 V,
• okienko inspekcyjne na 12 modułów, wewnętrzna instalacja elektryczna, listwa montażowa i dławnica.

Na życzenie wyposażamy rozdzielnicę w zabezpieczenia (za dopłatą).
